【QB-D】国标汽车线
发布时间：2023-09-09 18:05:15来源：无锡胜维电气编辑部

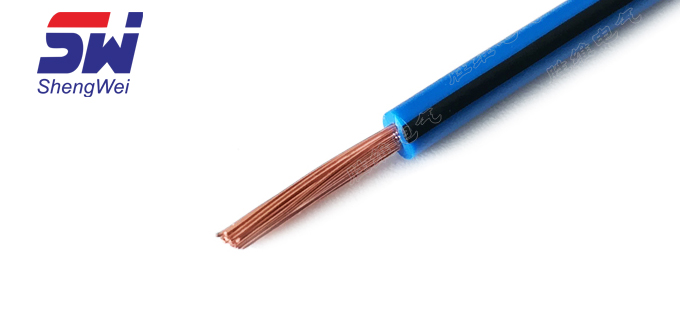

QB-D汽车线
Ø 额定温度：125℃（QB-C） 150℃（QB-D）
Ø 参考标准：QC/T730-2005
Ø 导体使用绞合0.13~25mm2镀锡或裸铜
Ø PVC绝缘，符合ROHS环保标准
Ø 通过QC/T730-2005阻燃测试
Ø 参考标准：QC/T730-2005
Ø 导体使用绞合0.13~25mm2镀锡或裸铜
Ø PVC绝缘，符合ROHS环保标准
Ø 通过QC/T730-2005阻燃测试
| 型号 | 导体 | 绝缘 | 导体电阻 | |||
| 面积 | 导体 | 外径 | 厚度 | 外径 | ||
| 条数 | ||||||
| QB-C QB-D | 0.13 | 7/0.16 | 0.48 | 0.25 | 1.05 | 143 |
| 0.22 | 11/0.16 | 0.61 | 0.25 | 1.2 | 89.2 | |
| 0.35 | 12/0.20 | 0.8 | 0.25 | 1.4 | 56.4 | |
| 0.5 | 16/0.20 | 0.9 | 0.28 | 1.7 | 37.1 | |
| 0.75 | 24/0.20 | 1.13 | 0.3 | 1.9 | 24.7 | |
| 1 | 32/0.20 | 1.3 | 0.3 | 2.1 | 18.5 | |
| 1.5 | 30/0.25 | 1.6 | 0.3 | 2.4 | 12.7 | |
| 2 | 64/0.20 | 1.85 | 0.35 | 2.8 | 9.42 | |
| 2.5 | 50/0.25 | 2.08 | 0.35 | 3 | 7.6 | |
| 3 | 65//0.25 | 2.36 | 0.4 | 3.4 | 6.15 | |
| 4 | 56/0.30 | 2.6 | 0.4 | 3.8 | 4.17 | |
| 5 | 70/0.30 | 2.9 | 0.4 | 4.2 | 3.94 | |
| 6 | 84/0.30 | 3.2 | 0.4 | 4.3 | 3.14 | |
| 10 | 80/0.40 | 4.13 | 0.6 | 6 | 1.82 | |
| 16 | 126/0.40 | 5.88 | 0.65 | 7.9 | 1.16 | |
| 25 | 196/0.40 | 7.33 | 0.65 | 9.4 | 0.743 |
|
